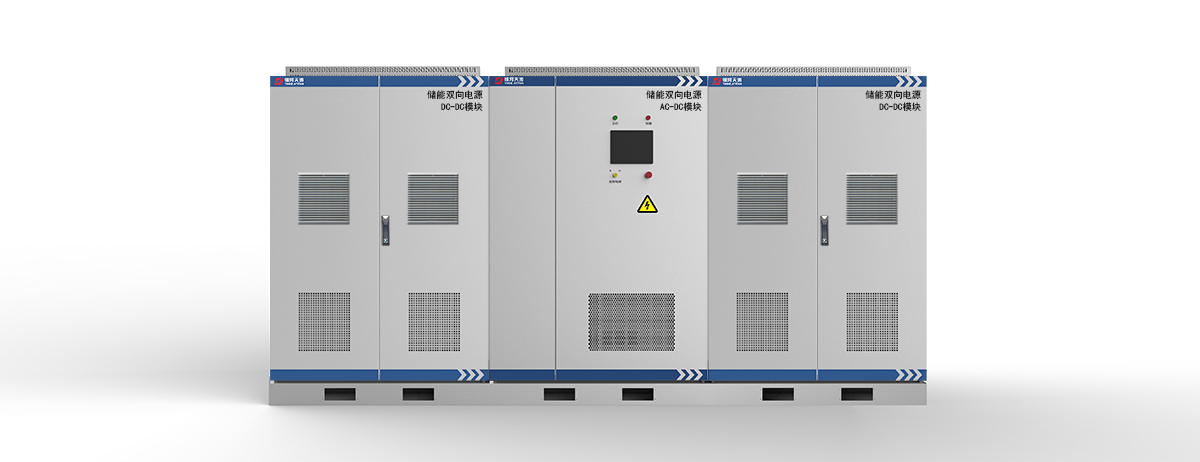

一產品介紹

隨著各種脈沖功率裝置的不斷出現，對高壓電容器組充電電壓的穩定性和充電速度提出了越來越高的要求，傳統的單向間斷式充電電源越來越不能滿足使用需求。我公司在八通道大電流充放電組合電源的基礎上開發了儲能雙向電源，可以快速、雙向的對高壓電容器組進行充放電控制，并且不受負載放電工況影響，持續維持高壓電容器組的電壓穩定，顯著提高了系統工作效率。

儲能雙向電源是定向能武器、脈沖功率、高功率激光和雷達等領域升級換代的理想產品。

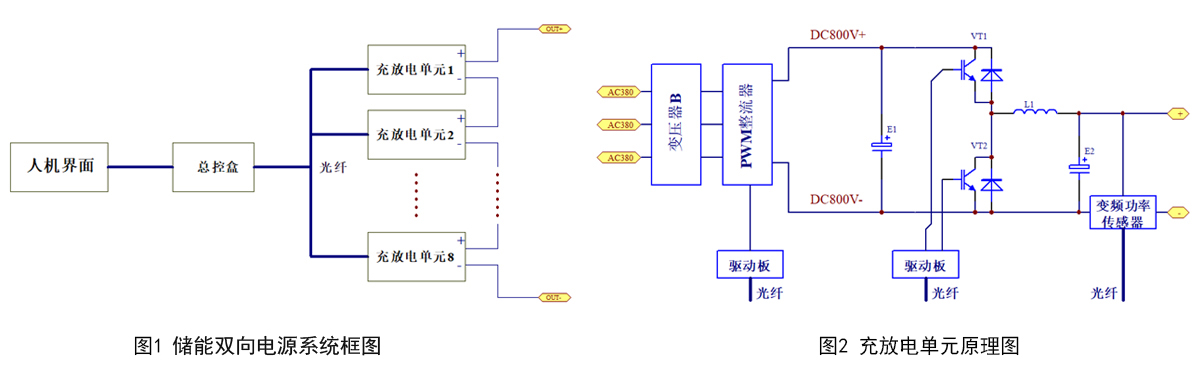

儲能雙向電源系統框圖如圖1所示，由八個結構相同的充放電單元串聯組成，八個充放電單元通過光纖和總控盒連接，接受指令和顯示狀態的人機界面通過總線和總控盒連接。

儲能雙向電源既可以對負載電容進行充電，也可以對負載電容進行放電，充放電過程無縫切換，穩壓效果好、響應速度快。相同單元串聯的結構既方便生產和維護，而且當一個單元故障時可以切除后繼續使用。

充放電單元原理圖如圖2所示：三相380V輸入給隔離變壓器B，變壓器B的輸出給四象限PWM整流器，PWM整流器輸出DC800V左右的直流母線。IGBT模塊VT1和VT2構成雙向斬波電路，L1和E2組成濾波環節，當向負載電容充電時，形成降壓斬波電路，輸出端電壓0~DC800V可調；當負載電容需要放電時，將負載電容電荷泵升到直流母線，并通過PWM整流器回饋到交流電網。

PWM整流器和雙向斬波器的IGBT驅動板通過光纖和總控盒連接，變頻功率傳感器檢測充放電單元的電壓和電流輸出，并轉換成數字信號通過光纖傳遞給總控盒。整個充放電單元的輸出與機殼都按照AC10kV絕緣設計。

總控盒采用我公司一拖八定型控制總成，由一塊電源板、一塊系統控制板和八塊分控制板組成。電源板為各控制板供電，系統控制板實現開關機流程、整機故障處理、外部通訊控制、觸摸屏通訊控制、雙向DC-DC和能耗通訊控制、以及多級串聯控制。分控制板實現DC-DC 控制（雙向直流母線電源功能和回饋式耗能功能）、單路輸出外部信號處理、故障以及運行停止處理等，通過光纖連接各單元。

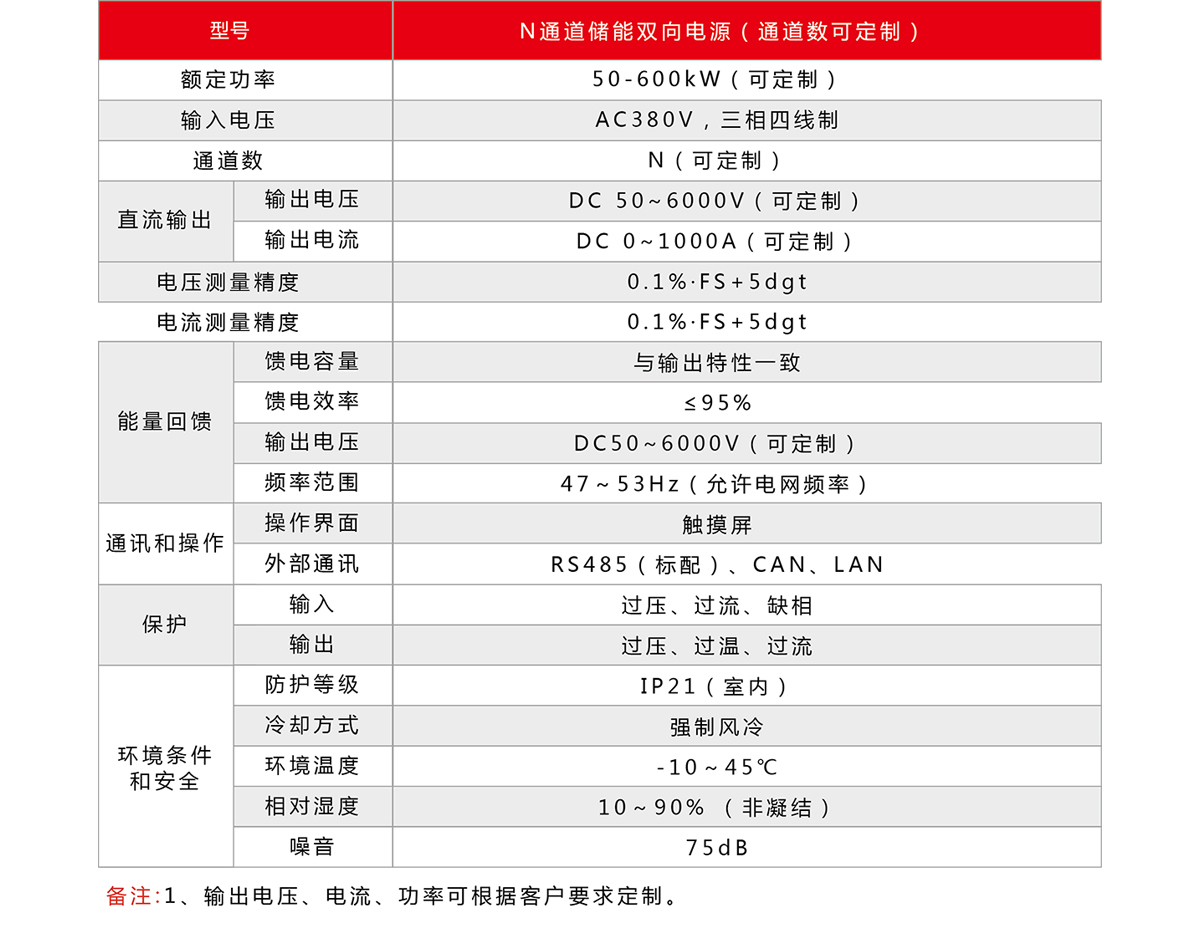

二產品特點

  1)充放電一體設計，無縫切換，負載電容電壓的穩定度和響應速度比單向充電電源高得多。先進的多環控制算法，不受負載放電影響，始終維持電容電壓穩定。

  2)相同結構單元串聯，方便生產和維護，一個單元故障短接后不影響系統使用。

  3)四象限PWM整流，雙向維持穩定的直流母線，輸出調壓范圍寬、線性度好。依靠泵升原理消耗負載電容上的能量，放電功率可控，不受負載電容容量和電壓限制。

  4)變壓器和光纖隔離，全系統滿足高絕緣耐壓要求，安全可靠。

  5)DSP+FPGA全數字控制，10寸觸摸屏的人機界面，系統智能化程度高。

一產品應用

  ● 定向能武器測試
  ● 脈沖功率測試
  ● 高功率激光測試
  ● 雷達測試
  ● 儲能系統變流器充放電測試
  ● 電動汽車電機、控制器測試
  ● 電動汽車動力總成系統測試
  ● 電動汽車電傳動系統測試
  ● 燃料電池電堆、燃料電池發動機系統測試
  ● 特種電動車輛電機、控制器測試
  ● 特種電動車輛傳動系統、動力總成系統測試
  ● 船艦電傳動、電驅動系統測試
  ● 軌道交通電氣設備測試
  ● 普通電機系統測試
  ● 充電機、充電樁、電池包測試
  ● 超級電容充放電測試
